Sainmhíniú ar Chomhéifeacht Sreafa Cv: Treoir Phraiticiúil ar Bhunúsacha Méid Comhlaí

Is annamh a bhíonn aláram ísealbhrú ar líne purge anailísí nítrigine mar thoradh ar an anailísí féin. Níos minice, is é an fhadhb fíor ná rialtóir nó comhla le Cv atá ró-íseal don éileamh sreafa. Féadfaidh cuma cheart a bheith ar an gcomhpháirt sa chatalóg - an méid ceart, an t-ábhar ceart, an rátáil brú ceart - ach ní thagann an chomhéifeacht sreafa leis an bhfeidhmchlár. Is é cv, nó comhéifeacht sreafa comhla, an bealach caighdeánach chun a chur in iúl cé mhéad sreabhach is féidir le comhla nó rialtóir pas a fháil faoi choinníollacha sainithe. Le tuiscint a fháil ar cad a chiallaíonn Cv, conas a ríomhtar é, agus conas é a úsáid agus comhpháirteanna á roghnú, cuirtear cosc ​​ar an aicme seo d’earráid sizing.

Sainmhíniú ar Chomhéifeacht Sreafa CV

Is éard atá i CV ná innéacs gan toise de chumas sreafa a úsáidtear ar fud thionscal na comhla. De réir sainmhínithe, is é CV an líon galún SAM in aghaidh an nóiméid uisce ag 60°F (16°C) a shreabhann trí chomhla lánoscailte nuair a chothaítear titim brú de 1 psi. Tá na coinníollacha tagartha ann chun bonnlíne comhsheasmhach a chruthú: tá slaodacht agus dlús aitheanta ag uisce ag an teocht seo, agus tá an titim brú 1 psi beag go leor chun suaiteacht a sheachaint a chuirfeadh saobhadh ar an tomhas.

Go praiticiúil, téann comhla le Cv 4.0 thar 4 galún uisce in aghaidh an nóiméid ag 60°F le 1 psi de dhifreálach brú. I gcás gáis cosúil le nítrigin, soláthraíonn an luach Cv céanna pointe tosaigh, ach ní mór brú, teocht agus dlús gáis a áireamh sa ríomh. Glacann an sainmhíniú comhla iomlán oscailte toisc go bhfuil luachanna Cv níos ísle ag suíomhanna páirt-oscailte a athraíonn le tréith sreafa na comhla.

Ní tomhas sreafa ag coinníollacha oibriúcháin é CV. Is tagairt chaighdeánaithe é a ligeann duit comhpháirteanna ó mhonaróirí éagsúla a chur i gcomparáid. Nuair a thiontaíonn tú an tagairt sin do do sreabhán iarbhír, do theocht agus do bhrú brú, gheobhaidh tú ráta sreafa tuartha.

An fhoirmle CV le haghaidh Sreabhadh Leachtach

Maidir le hiarratais leachtacha, is é an fhoirmle:

CV = Q √(SG / ΔP)

Cá háit:

• Is é Q an ráta sreafa i galún SAM in aghaidh an nóiméid.
• Is é SG tromchúis shonrach an tsreabháin ag teocht oibriúcháin. Tá SG 1.0 ag an uisce, mar sin teastaíonn Cv níos airde le haghaidh sreabhán níos troime ná uisce chun an sreabhadh céanna a bhaint amach.
• Is é ΔP an titim brú trasna na comhla i psi.

Léiríonn an fhoirmle seo an trádáil lárnach i roghnú comhla: má tá níos lú titim brú ar fáil, beidh CV níos airde ag teastáil uait. Ídeoidh comhla nach bhfuil dóthain Cv aici níos mó brú ná mar is féidir leis an gcóras a sholáthar, rud a laghdóidh an sreabhadh faoi bhun na sprice dearaidh.

Sampla oibrithe: Teastaíonn córas dosing ceimiceach chun 12 gpm de shreabhán le meáchanlár sonrach 1.05 a sheachadadh trí chomhla le difreálach brú 6 psi ar fáil.

CV = 12 × √(1.05 / 6) = 12 × 0.418 = 5.02

Shuífeadh comhla ar a bhfuil CV 5.0 go díreach ag an teorainn. Go ginearálta moltar treoracha roghnúcháin an chéad mhéid eile suas, agus mar sin soláthraíonn Cv 6–8 corrlach le haghaidh luaineachtaí próisis agus lamháltais comhla.

Don ríomh droim ar ais, is féidir an fhoirmle a atheagrú chun sreabhadh a thuar do chomhla aitheanta: Q = Cv × √(ΔP / SG). Má shuiteáil tú comhla liathróid le Cv 8 sa líne chéanna, bheadh ​​an sreabhadh ionchais ag 6 psi thart ar 8 × √(6 / 1.05) = 8 × 2.39 = 19.1 gpm, a sháraíonn an riachtanas dearaidh agus a fhágann corrlach sábháilteachta le haghaidh acmhainn sa todhchaí.

CV le haghaidh Sreabhadh Gáis

Úsáideann ríomhanna sreafa gáis an coincheap CV céanna ach tugann siad cuntas ar chomhbhrúcht gáis. Foirmle choiteann shimplithe is ea:

Cv = Q / (963 × √(ΔP × P2 / (G × T)))

I gcás gurb é Q an sreabhadh i gcosa ciúbach caighdeánach in aghaidh na huaire (SCFH), is é P2 an brú absalóideach le sruth sa psia, is é G meáchanlár sonrach an gháis i gcoibhneas leis an aer, agus is é T an teocht iomlán i gcéimeanna Rankine.

Mar shampla, bheadh ​​comhla snáthaide 1/4-orlach rátáil Cv 0.8 ag feidhmiú le nítrigin (G = 0.967) ag 100 inlet psia agus asraon 20 psia thart ar 1374 SCFH. Léiríonn sé seo íogaireacht an tsreafa gáis go dtí an cóimheas brú iomlán agus teocht. Go praiticiúil, foilsíonn an chuid is mó de mhonaróirí comhla cruach dhosmálta agus rialtóirí sreafaí gáis a thugann luachanna CV ag brúnna ionraoin agus titeann brú éagsúla. Tá sé níos gasta na cairteacha seo a úsáid agus is lú an seans go mbeidh earráidí ann ná ríomh láimhe.

CV vs Kv agus Comhéifeachtaí Sreafa Eile

I margaí méadrach-bhunaithe, úsáidtear Kv in ionad Cv. Is é an sainmhíniú Kv ná sreabhadh an uisce ag 20°C i méadair chiúbacha in aghaidh na huaire trí chomhla lánoscailte le titim brú 1 bharra.

Cén Fáth a bhfuil Cv Tábhachtach i bhFíorfheidhmchláir

Is é an iarmhairt is dírí de Cv ná an féidir leis an gcomhla nó leis an rialtóir an sreabhadh riachtanach a sheachadadh faoin mbrú atá ar fáil. Má tá Cv ró-íseal, cuireann an gléas srian ar an líne agus cruthaíonn sé tranglam sreafa. Má tá Cv ró-ard, d'fhéadfadh an comhla a bheith ró-mhór, rud a fhágann go bhfuil réiteach droch-rialaithe agus ascalaithe ann.

Maidir le comhlaí rialaithe, tá méid Baile Átha Troim ceangailte go díreach le Cv. Féadfaidh comhlacht comhla ar leith trims a thairiscint atá rátáilte ag luachanna éagsúla Cv. Má piocadh Baile Átha Troim atá ró-bheag, cuireann sé iallach ar an gcomhla oibriú gar dá teorainn, rud is cúis le creimeadh agus torann. Má dhéantar Baile Átha Troim atá ró-mhór a phiocadh, laghdaítear cruinneas an rialaithe toisc go n-athraíonn gluaiseachtaí beaga an ghais an sreabhadh go mór.

Maidir le rialtóirí brú, cinneann CV an t-uassreabhadh is féidir leis an rialtóir a rith agus a phointe socraithe aige. Laghdóidh rialtóir róbheag, rud a chiallaíonn go dtiteann brú asraonta de réir mar a mhéadaíonn an sreabhadh. Féadfaidh rialtóir ró-mhór dul i mbun seilg nó buzz, go háirithe gar do shreabhadh nialasach. Tá sé seo ar cheann de na cúiseanna is fearr le rialtóirí cruach dhosmálta i seirbhísí creimneach agus ardbhrú , toisc go gcoimeádann siad a bpointe socraithe thar eatraimh fada seirbhíse.

Sraith R57 Rialtóir Meán-Bhrú le haghaidh Rialú Gáis Soláthraíonn an rialtóir R57 rialú brú gáis láidir le tomhas 2-orlach agus comhla sábháilteachta, atá oiriúnach do gháis agus timpeallachtaí tionsclaíocha coitianta a dteastaíonn aschur cobhsaí agus cothabháil éasca orthu. Féach Táirge →

Baineann an loighic chéanna le comhlaí snáthaidí a úsáidtear le haghaidh coigeartú sreafa mín i línte ionstraime. Tá luachanna Cv íseal ag na comhlaí seo, go minic idir 0.1 agus 1.5, rud a ligeann d'oibreoirí coigeartuithe beachta a dhéanamh ar shreafaí samplacha beaga. Tá comhlaí snáthaide suiteáilte áit a bhfuil an titim brú ard d'aon ghnó chun inrialaitheacht a bhaint amach. Déantar cur síos ar an gcaidreamh idir casadh gas agus Cv le tréith sreabhadh na comhla, is gnách doiciméadaithe ag an monaróir .

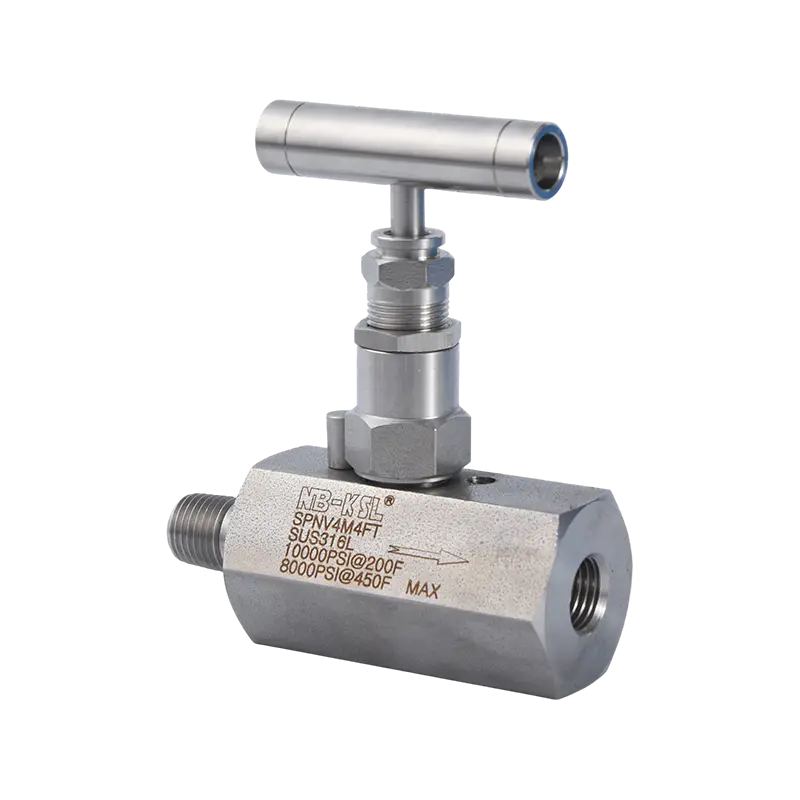

Comhla Snáthaid Snáithithe Seachtrach le haghaidh Coigeartú Sreabhadh Míne Cumasaíonn an comhla snáthaide seo rialáil sreafa beacht i línte ionstraimí, le luachanna Cv de ghnáth idir 0.1 agus 1.5, rud a fhágann go bhfuil sé oiriúnach d'iarratais a dteastaíonn titim ardbhrú agus inrialaitheacht uathu. Féach Táirge →

Léamh Rátálacha CV agus Lamháltais

Cé go bhfuil an sainmhíniú ar Cv caighdeánaithe, braitheann luachanna tomhaiste iarbhír ar mhodhanna tástála an mhonaróra agus ar chéimseata inmheánach comhla. Is é ±10% lamháltas tionscail do CV foilsithe. D'fhéadfadh comhla rátáilte Cv 10 aon áit a thomhas ó 9.0 go 11.0. Is toradh nádúrtha é an éagsúlacht seo ar fhulaingtí meaisínithe, bailchríocha dromchla, agus caitheamh le linn tástála.

Tá tábhacht freisin leis an gcaighdeán tomhais a úsáideann monaróirí. I dtástáil sreafa leachta, tá an comhla suiteáilte i rig tástála le titim brú rialaithe, agus úsáidtear an sreabhadh tomhaiste chun CV a ríomh. I dtástáil gáis, déantar an sreabhadh a thomhas agus ansin a thiontú go comhéifeacht a bhaineann le gás. Déanann monaróirí creidiúnacha CV na samplaí ionadaíocha a fhíorú sula scaoiltear iad.

I gcás feidhmeanna ríthábhachtacha, is dea-chleachtas é an luach CV tástálaithe a iarraidh ón monaróir nó é a fhíorú ar bhinse sreafa. Maidir le seirbhís ardbhrú nó hidrigine, de ghnáth soláthraíonn soláthraithe saintréithe mionsonraithe sreafa mar aon leis an Cv rátáilte.

Athraíonn an comhéifeacht sreafa freisin le hoscailt comhla. Ní choinníonn formhór na gcomhlaí CV tairiseach trasna a stróc. Ina áit sin, leanann siad cuar tréith - líneach, céatadán comhionann, nó oscailt tapa. Nuair is gá comhla a oibriú thar raon leathan sreafaí, tá an cuar tréith chomh mór leis an Cv uasta.

Comhlaí a Roghnú ó Cv Áirithe

Tá an próiseas praiticiúil chun comhpháirt a roghnú simplí. Tosaigh le coinníollacha an phróisis: sreabhadh riachtanach, dlús sreabhach, agus titim brú inghlactha. Ríomh CV ag baint úsáide as an bhfoirmle. Ansin roghnaigh comhpháirt a bhfuil Cv rátáilte beagán os cionn an luacha ríofa.

I gcomhla liathróid cruach dhosmálta 316L le haghaidh líne ionstraim 1/4-orlach, tá Cv de 3 go 5 coitianta. I comhla liathróid 1/2-orlach, is féidir le Cv 15 nó níos mó a bhaint amach. Fanann comhlaí snáthaidí sna méideanna líne céanna i bhfad níos ísle. Má chuirtear comhla liathróid le Cv 15 in aghaidh an tsrutha de chomhla snáthaide le Cv 0.5, is í an chomhla snáthaide is mó a bhíonn sa titim brú. Ní mór an comhla liathróid a bheith fós meánmhéide ionas go mbeidh a titim brú féin ag an sreabhadh oibriúcháin beag go leor chun an difreálach a theastaíonn don chomhla snáthaide a fhágáil.

Comhla Liathróid Dhíreach Snáithithe go Seachtrach le haghaidh Línte Ionstraim Seachadann an comhla liathróid seo rialú éifeachtach ar / as le Cv atá oiriúnach do línte ionstraime, ag cinntiú titim brú íosta nuair a péireáiltear le comhlaí snáthaidí le sruth le haghaidh beachtas sreafa. Féach Táirge →

Nuair a bhíonn gáis hidrigine nó ard-íonachta i gceist leis an iarratas, bíonn tionchar ag an dearadh Baile Átha Troim, ábhar suíocháin agus séala inmheánach ar an CV éifeachtach. Is féidir le hathrú beag ar gharbh an suíocháin an Cv tomhaiste a athrú cúpla pointe céatadáin.

Comhdhlúthaíonn an comhéifeacht sreafa Cv cuid mhór faisnéise hiodrálach in uimhir amháin. Insíonn sé duit an ndéanfaidh comhla pas a fháil sa mhéid ceart sreabhach, cibé an gcoimeádfaidh rialtóir brú ag an sreabhadh riachtanach, agus an bhfuil méid Baile Átha Troim comhla rialaithe ag teacht leis an bpróiseas. Trí úsáid a bhaint as an sainmhíniú, an fhoirmle, agus na corrlaigh phraiticiúla atá molta ag na monaróirí, is féidir leat an chúis is coitianta a bhaineann le hearráidí sizing comhla a sheachaint: ag piocadh comhpháirt a luíonn an píopa ach nach féidir leis an sreabhadh a láimhseáil.
